KB5.0蜘蛛履带起重机

型号

KB5.0履带起重机

规格

5.00t*2.0m

最大作业半径

16m*0.21t

最大地上扬程

16.8m

最大地下扬程

20.5M

卷扬装置

吊钩上升速度：

8m / min（增速时16m/min）6绳

钢丝绳

直径9.3mm*92M

伸缩装置

吊臂形式

5角形全自动5段

吊臂长

4.7m-16.5m

吊臂伸缩长度/时间

11.7m / 54sec

起伏装置

吊臂角度/时间

0°-80°/ 24.5sec

回转装置

回转角度/时间

0°~360° 连续 /2.1rpm (增速时为2.5rpm)

支腿

支腿动作形式

手动回转、油压张出、油压接地

最大伸出幅度

5670mm*5510m*5030mm

行走装置

行走方式

液压马达驱动、两段无级变速

行走速度

0-2.5Km / h

爬坡能力

20°

吊机接地长*宽*2

1720mm*320mm*2

接地比压

35.6kpa(0.356kgf / cm²)

电机

电源电压

标配AC380V

功率

7.5KW

发动机

型号

3TNV88-PFN(YANMAR)

排量

1.642L

最大输出功率

21.2KW/2400min-1

启动方式

电启动

启动性能

-5°C-40°C

使用燃料/容积

柴油/45L

电池容量

12V90AH

安全装置

水平仪、报警装置、急停按钮、力矩限制器、三色灯

系统电压

DC12V

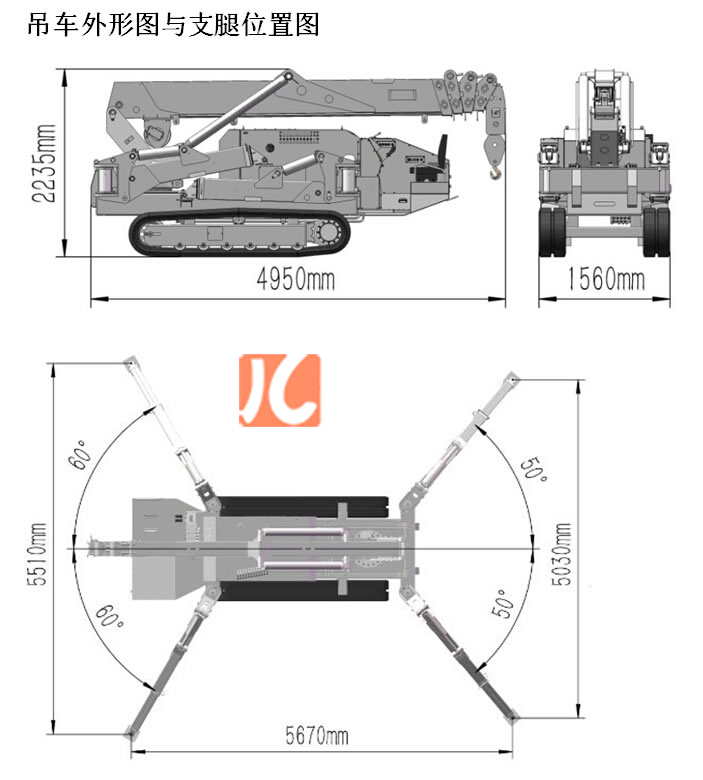

整车尺寸

长*宽*高

4950mm*1560mm*2235mm

重量

整车重量

6000Kg

4.74/7.70米吊臂

10.65米吊臂

13.56米吊臂

16.50米吊臂

作业半径

(m)

额定总起重量

(t)

作业半径

(m)

额定总起重量

(t)

作业半径

(m)

额定总起重量

(t)

作业半径

(m)

额定总起重量

(t)

<2.0

5.0

<3.5

3.03

<4

2.23

<5

1.13

2.5

4.16

4.0

2.58

4.5

1.93

5.5

0.98

3.0

3.46

5.0

2.03

5.0

1.73

6.0

0.91

3.5

3.05

6.0

1.68

6.0

1.40

7.0

0.76

4.0

2.60

7.0

1.38

7.0

1.18

8.0

0.65

5.0

2.08

8.0

1.13

8.0

1.03

9.0

0.60

6.0

1.72

9.0

1.05

9.0

10.0

0.55

7.18

1.45

10.0

0.86

10.0

0.83

11.0

0.49

11.0

0.69

12.0

0.44

12.0

0.53

13.0

0.38

13.0

0.43

14.0

0.32

15.0

0.26

16.0

0.21
